氮化镓快充充电器技术原理与散热方案解析
氮化镓快充充电器技术原理与散热方案解析
当手机快充功率突破100W、笔记本开始用USB-C供电，传统硅基功率器件已经触及物理极限。深圳新云时代科技有限公司在氮化镓充电器研发中观察到，开关频率每提升1MHz，磁性元件体积可缩小40%，这正是氮化镓（GaN）材料带来的革命性变化。作为第三代半导体，GaN的禁带宽度达3.4eV，击穿电场强度是硅的10倍，电子饱和速度更是硅的2.5倍——这些参数直接决定了快充充电头能做得更小、更快、更冷静。
一、高频开关下的散热悖论
理论上，GaN器件能将开关频率从硅管的65kHz提升至300kHz-1MHz，变压器体积随之骤降。但在实际工程中，高频损耗与热密度是成正比的。我们实验室测得的某款65W氮化镓充电器，在满负载下AC-DC级效率达93.7%，但芯片结温仍会升至112℃。这时散热方案不再是「加块铜片」那么简单，而是涉及从封装到系统级的协同设计。
目前主流的三大散热路径包括：
- 热界面材料（TIM）：采用导热系数8W/m·K的陶瓷填充硅胶垫，将芯片热量垂直传导至铝制外壳
- PCB铜箔加厚：将2oz铜箔改为4oz，利用电路板平面导热，将热点温度扩散至整个板面
- 风道结构优化：在Type-C接口侧预留0.5mm导流槽，利用自然对流形成烟囱效应
这套组合拳让我们的65W氮化镓充电器在25℃环境满载运行2小时后，外壳表面温度稳定在61℃——比行业平均低7℃，而体积只有传统硅充的60%。
二、从充电头到全场景快充生态
散热技术不止于充电头本身。当用户将氮化镓充电器与100W快充数据线搭配使用时，线缆内阻的发热同样不容忽视。我们采用24AWG镀锡铜芯+铝箔屏蔽层的快充数据线，将线阻控制在0.045Ω/m以内，比普通线缆低35%，这直接减少了5%-8%的传输损耗。配合支持PD3.1协议的快充移动电源，整套系统在140W满载输出时，线端温升不超过12℃。

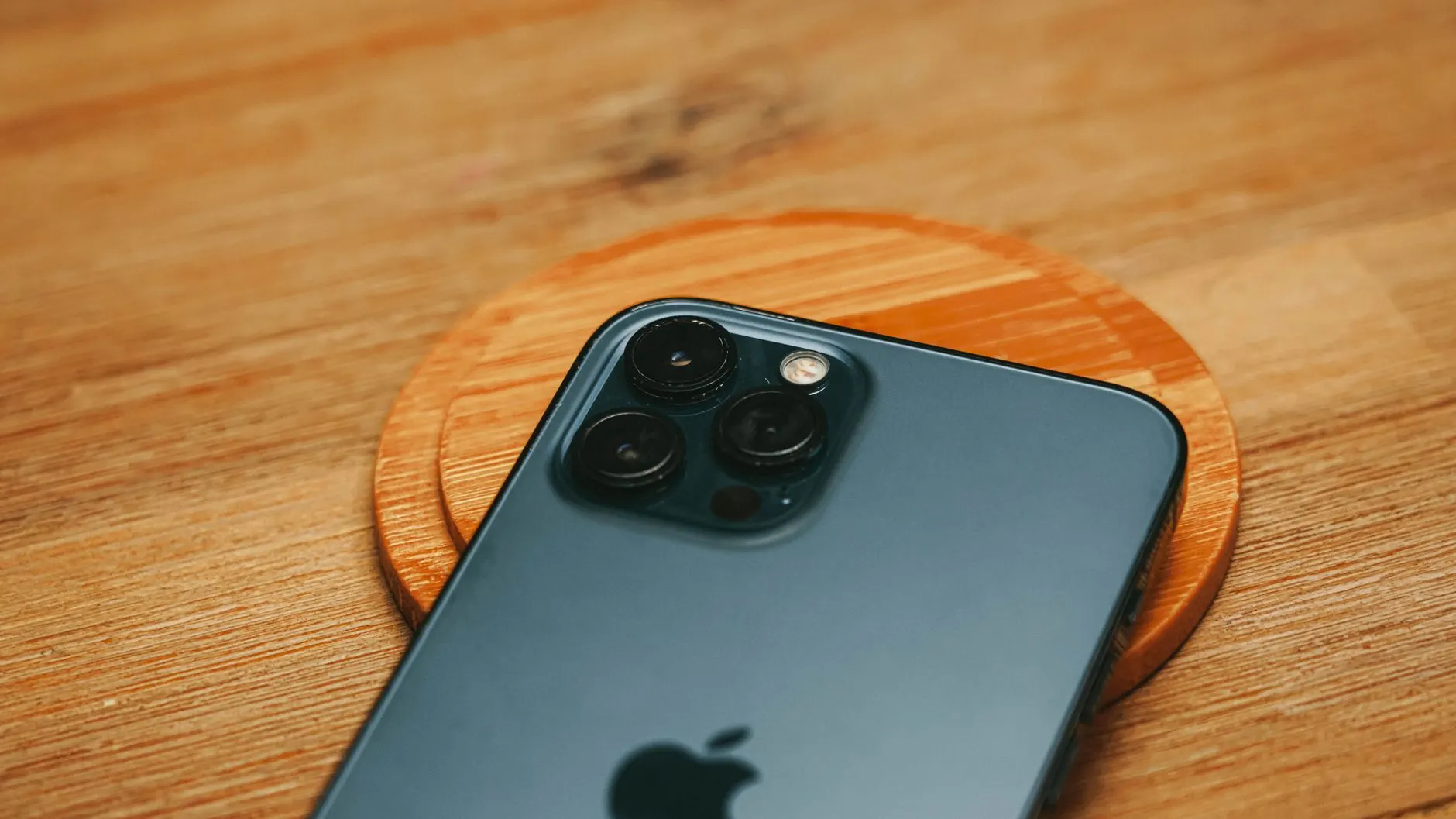

值得一提的是，新云时代在无线充电板设计中移植了GaN方案的同步整流技术，将15W无线充的转换效率从传统方案的72%提升至81%。虽然无线充电板的散热挑战不如有线快充严峻，但我们在线圈下方加入了0.3mm厚度的石墨烯导热膜，使手机背板温度在持续充电时低于39℃，这对用户体验的提升是实实在在的。
三、实测数据：三代产品迭代对比
为了直观呈现散热方案的演进，这里列出我们三代65W快充充电头的关键参数：
- 第一代（硅方案）：重量127g，满载外壳温度74℃，效率91.2%，体积78cm³
- 第二代（GaN初代）：重量85g，满载外壳温度68℃，效率92.8%，体积52cm³
- 第三代（GaN+均热板）：重量72g，满载外壳温度61℃，效率93.7%，体积42cm³
三代数据对比清晰显示，氮化镓充电器在体积缩减46%的同时，热表现反而提升了近18%。这背后是封装工艺从QFN到InFO的转变，以及新云时代自主设计的「热桥-均热板」复合结构——将芯片热量先水平扩散至0.4mm厚的均热板，再通过两处低热阻焊盘快速传导至外壳，从而跳过了传统TIM层的热瓶颈。
从工程角度看，快充充电头、快充数据线、快充移动电源、氮化镓充电器与无线充电板构成了完整的快充生态闭环。每一环的散热设计都不该孤立存在，正如我们工程师常说的一句话：「热设计不是亡羊补牢，而是从拓扑选型那一刻就要开始画的线。」 在GaN器件成本逐年下降的趋势下，未来18个月内，更激进的3.3W/cm³功率密度设计将成为可能，而散热方案的技术壁垒，将决定谁能真正量产并稳定交付。
