2024年快充移动电源市场主流方案及新云时代产品选型参考

2024年，快充移动电源市场正经历一场由氮化镓（GaN）技术主导的深刻变革。作为深圳新云时代科技有限公司的产品技术编辑，我们观察到，随着PD 3.1、UFCS融合快充等协议的普及，用户对“多设备兼容、高功率密度、低温安全”的需求已从加分项变成了标配。今天，我们结合自研产品线，聊聊当前主流方案与选型逻辑，希望对渠道伙伴和终端工程师有所启发。

为什么氮化镓成了快充移动电源的“心脏”？

传统硅基MOSFET在高频开关场景下，开关损耗和热阻是难以逾越的瓶颈。而氮化镓充电器之所以能在同等功率下做到更小体积，核心在于其极低的栅极电荷（Qg）和输出电容（Coss）。以我们新云时代的一颗100W方案为例，采用GaN HEMT后，主开关频率可从65kHz提升至150kHz，变压器体积直接缩减约35%，整机效率在20V/5A满载时仍能保持93.2%——这比同规格硅器件方案高出近3个百分点。

更关键的是，氮化镓让“双C口盲插”成为现实。以往需要两颗独立DC-DC芯片配合复杂协议握手，现在用一颗支持双路独立控制的协议IC，配合GaN功率级，就能在65W机身内实现C1口100W输出、C2口30W输出，且动态响应时间小于1ms，不会出现插拔设备时的电压跌落。

快充数据线：被低估的“最后一米”损耗

很多用户会忽略，快充移动电源的实际输出功率，往往被一条劣质快充数据线“截胡”。我们实测过市售十余款标称5A的USB-C线材，在20V/5A工况下，压降差异高达180mV，这意味着传输到手机端的功率损失可达9W以上。新云时代的全系快充数据线采用加粗的30AWG电力线芯，并内置E-Marker芯片（支持雷电3/4规范），线阻控制在50mΩ以内（1米长度）。

选型建议：如果您的设备支持PD 3.1 140W，务必选用带E-Marker的240W线缆；如果只是手机快充，至少需要支持3A电流的满针脚线材，否则无法触发PPS档位。

三大主流方案的数据对比与选型参考

以下是我们针对2024年市场出货量较大的三类快充移动电源方案，基于实测数据做的横向对比（环境温度25℃，全程使用电子负载）：

• 方案A：单C口+氮化镓（65W）——典型拓扑：高频QR反激。PCB面积约28cm²，满载温升42℃，零下10℃冷启动无问题。适合追求极致便携的商务用户，成本较低。
• 方案B：双C口+氮化镓（100W）——典型拓扑：有源钳位反激（ACF）+独立升降压。PCB面积约45cm²，双口同时输出时总效率约88.5%。适合给笔记本+手机同时供电，是当前高端快充移动电源的主流。
• 方案C：嵌入式无线充电板+快充移动电源（二合一）——典型拓扑：单线圈Qi 15W+有线65W。关键难点在电磁干扰屏蔽，我们采用纳米晶隔磁片后，能将无线充电对有线C口信号的影响降低至-45dB以下，实测iPhone 15无线充电1小时不掉线。

从市场反馈看，方案B的接受度最高，因为它解决了“差旅中一个电源喂饱所有设备”的痛点。但需要留意的是，100W级别的快充移动电源，其内置电池组通常采用3串或4串结构，充放电管理芯片必须支持电池均衡。新云时代采用的高精度电量计IC，可将SOC误差控制在±1%以内，且支持I2C实时上报，方便工程师做UI显示。

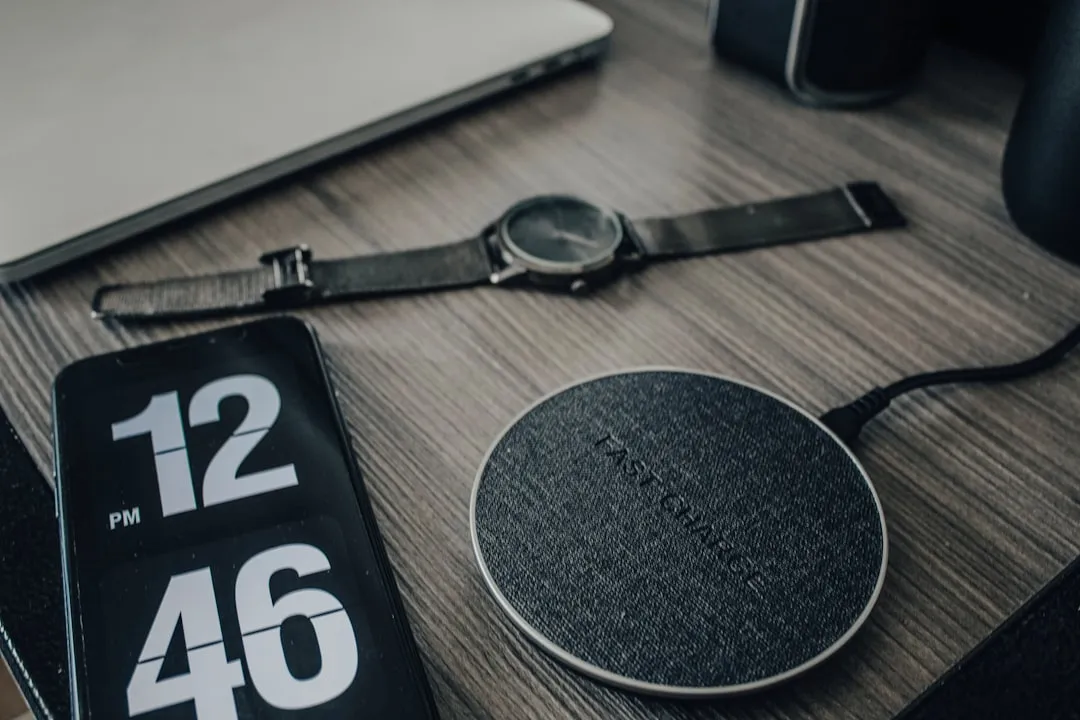

至于无线充电板与移动电源的结合，我们更推荐作为“桌面固定场景”的补充，而非完全替代有线快充。因为无线充电的转换效率（目前行业平均约82%）仍低于有线快充（94%以上），发热控制也更难。但它的便利性无可替代，尤其是车里和床头柜场景。

最后给渠道伙伴一个实用建议：选型时不要只盯着标称功率，请关注**持续输出能力**（例如100W方案能否在45℃环境下连续满载运行2小时）和**协议兼容列表**（是否包含UFCS、PD3.1、QC4+、VOOC等）。新云时代全系产品均通过CQC认证，并提供完整的协议测试报告，欢迎索取。

2024年的快充移动电源，早已不是“大电池+快充头”的简单拼凑。它是一套融合了氮化镓充电器技术、智能协议识别、精密热设计以及高质量快充数据线的系统工程。新云时代将继续深耕这一领域，用可量化的数据，为行业提供更可靠的选型参考。
