氮化镓快充充电头技术迭代方向与市场应用前景分析

2025年，氮化镓（GaN）技术在消费电源领域的渗透率已突破45%，快充充电头从当初的“奢侈品”变成了数码党的标配。但行业迭代的速度远超预期——当大家都以为100W是天花板时，140W、240W甚至更高功率的氮化镓充电器已经出现在各大厂商的路线图上。深圳新云时代科技有限公司作为深耕快充产业链的参与者，今天想聊聊这一轮技术迭代的真正方向，以及市场端那些尚未被满足的需求。

一、从“堆功率”到“控体积”：第三代半导体的核心红利

氮化镓充电器之所以能取代传统硅基方案，本质是开关频率的提升带来了磁性元件的小型化。早期产品只是简单替换MOS管，如今的高端方案已经将驱动IC、协议芯片与氮化镓功率器件进行合封，频率从65kHz拉到500kHz以上。这意味着在同等功率下，变压器体积可以缩小60%以上。但随之而来的问题是——高频开关带来的EMI干扰和热密度管理，成了所有工程师绕不开的坎。我们实测过几款市售120W氮化镓充电头，满载半小时后外壳温度普遍在75℃左右，这离理想状态还有明显差距。

{pic:GaN charger circuit board close up}

另一个容易被忽视的维度是协议兼容性。目前快充充电头要同时吃下PD3.1、UFCS、QC5甚至华为SCP，多协议共存下的动态功率分配算法变得极其复杂。不少用户抱怨“插两个设备就重新握手断连”，根源就在协议栈的优先级处理不够细腻。这也是新云时代一直在投入研发的方向——我们自研的智能功率调度芯片，能将多口输出时的切换时延控制在15ms以内，基本做到无感切换。

二、生态化配套：快充数据线与移动电源的协同进化

单靠一颗氮化镓充电器撑不起完整的充电体验。要真正释放240W的潜力，快充数据线必须支持48V/5A的载流能力，同时将压降控制在100mV以内。目前市面上的线材鱼龙混杂，很多标称240W的线缆实际用28AWG的线芯，大电流下发热严重。我们建议消费者优先选择编织纹理且内置E-Marker芯片的线缆，这类线材在耐弯折测试中普遍能撑过1万次以上。

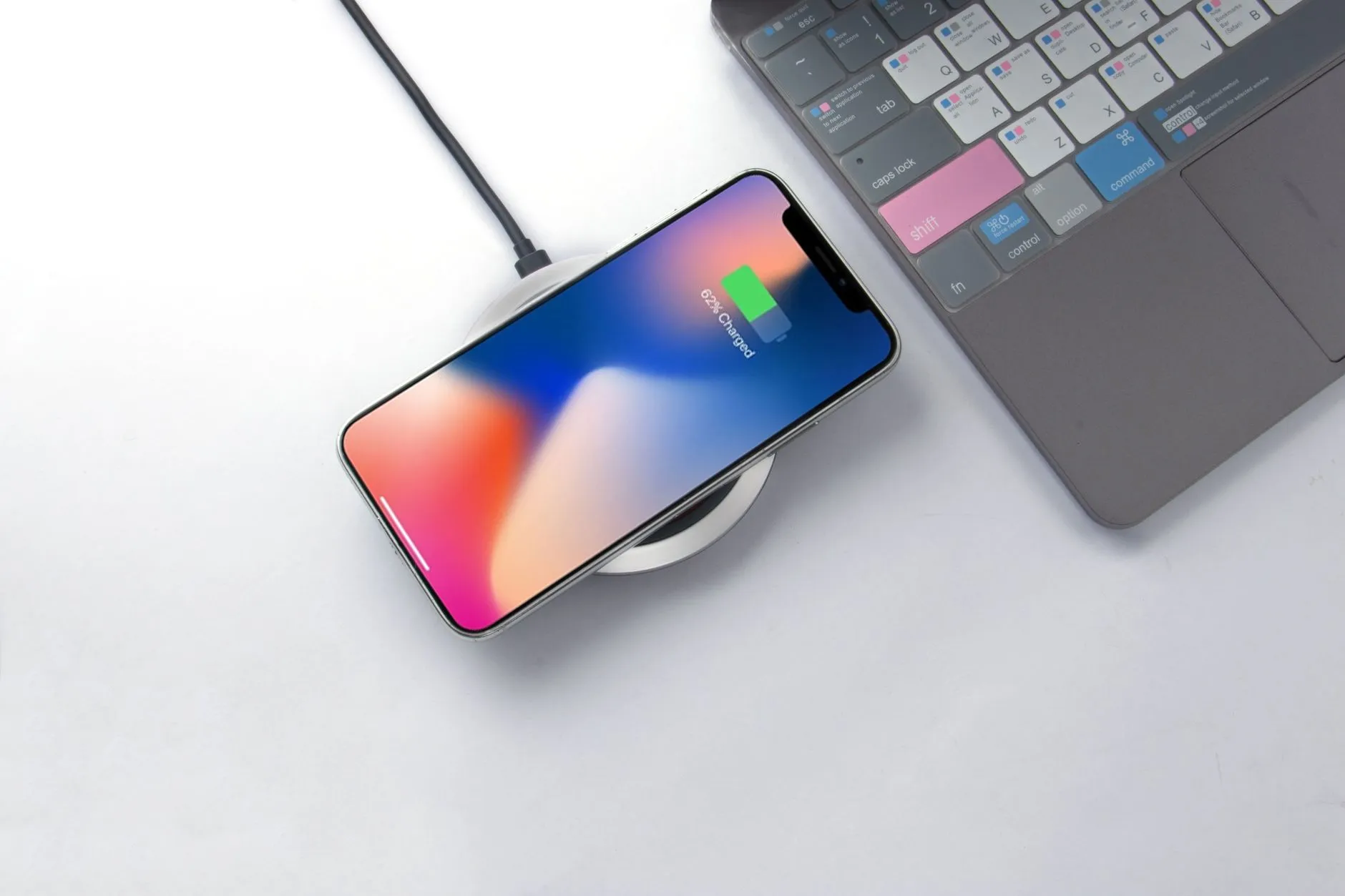

快充移动电源则是另一个增长极。随着户外露营和差旅场景的复苏，支持双向快充的移动电源成了刚需。但传统升降压拓扑在5V-20V宽幅输出时效率会掉到85%以下，而采用氮化镓开关管的升降压方案，可以轻松维持92%以上的全程效率。配合协议芯片的智能识别，一块10000mAh的移动电源给手机回血的速度，已经逼近直插充电头的水平。新云时代近期推出的磁吸无线充电板，则补齐了“随手放”这一最后场景，15W的功率虽然不算激进，但胜在兼容磁吸生态和异物检测的稳定性。

三、落地实践：产品选型与设计建议

给同行和方案商三点实打实的建议：

• 功率段分层要清晰：65W以下主攻性价比，用单口或双口即可；100W-140W是未来两年的主战场，必须做三口以上且支持动态功率分配；240W以上目前只适合游戏本和特殊工业场景，别盲目追高。
• 散热设计优先于元件堆料：灌胶工艺配合石墨烯均热膜，比单纯加大外壳散热孔更有效。我们对比过，同样的方案，灌胶后满载温度能降8-10℃。
• 数据线别省成本：很多整机厂为了压成本，配的线材只有3A电流能力，结果充电器支持100W，实际充电功率只能跑到60W。这是体验上最容易翻车的环节。

另外，针对无线充电板，务必做好FOD金属异物检测的灵敏度调校，否则钥匙或硬币放在上面会导致局部高温，这是安全红线。

四、市场前景与我们的判断

未来两年，快充充电头会向两个极端分化：一是超小体积的30-45W随身款，体积逼近传统5W充电器；二是面向多设备桌面的200W+旗舰款，集成DC输出和无线充电板功能。而快充数据线会逐步标准化，带电流显示和功率统计的智能线材会是一个新卖点。至于快充移动电源，双向百瓦会成为标配，且会更多采用车规级电芯来提升循环寿命。

深圳新云时代科技有限公司将继续聚焦氮化镓功率拓扑和协议算法的底层创新，与上下游伙伴一起把快充体验的最后一公里打磨好。技术迭代没有终点，但只要方向对了，就不怕路远。
